汇流管

品牌：GENTEC/SYNAIM/FEDICO 型号：说明：

产品介绍

特点

结构特点：

开放式模块结构，扩展方便，安装灵活
每个节点采用膜片阀或针阀单独控制
连接采用焊接或卡套式接头，有效防止防漏
根据安装位置不同，分左侧、右侧式
管路经耐压测试和泄漏测试
最大进气压力3000 psi
316L 内外抛光不锈钢无缝管，洁净，耐腐蚀

结构材料：

管路：外径1/2"，316L不锈钢无缝管（内外抛光，BA级别）
接头：316
膜片阀：Elgiloy^®膜片/PCTFE阀座/316L母体
针阀：316阀杆/ 316母体

订购指南

GSM	R	-2	10	D	- FNT4	- VSF8	-12
系列号	结构形式	- 节点数	接点间距	阀门选项	- 进气联接	- 出气联接	- 出气管端长度
GSM：	R：右侧式	2 / 3 / 5	05：5” (127 mm)	D：膜片阀	FNT4：1/4” NPT (F)，标配	VSF8：1/2”FSR(F)	无：5” 长度，标配
不锈钢	L：左侧式		10：10” (254 mm) 标配	N：针阀	NT4：1/4” NPT (M)	中间管路为焊接连接方式，标配	12：12” 长度
汇流管			13：13” (330 mm)	W：无阀	VM4：1/4” FSR (M)	TF8：1/2” Genlok
						中间管路卡套连接方式

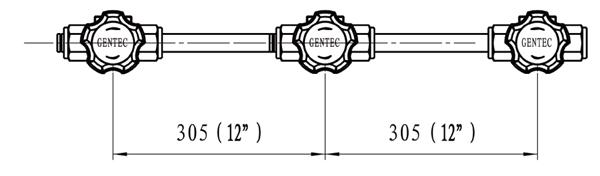

安装尺寸图
