安装尺寸图
特点
结构特点：
-
防止意外的供气中断，提高运行效率，消除停机
-
无需人工干预，气源实现自动切换
-
结构设计紧凑，便于安装
-
配置单向阀防止气体回流
-
允许关闭主气源而不影响气体供应
-
高纯减压器设计，最大限度维持气体的纯度
-
更换瓶阀时，高可靠性膜片阀可以完全隔离气源
技术参数：
-
备用气最大进气压力：3000 psi( 206 bar)
-
主供气最大进气压力：85, 180, 380 psi
-
适用温度范围：-40℃ ~ 74℃ ( -40℉ ~ 165℉ )
-
Cv值：双级备用减压器：Cv=0.08
终端减压器：Cv=0.14
-
减压器泄漏率：2×10-8 atm.cc / sec He
-
连接方式：
备用侧进气连接方式：1/4" NPT Female 或钢瓶接头(CGA, DISS, GB, BS, DIN, JIS 等)
主供气进气连接方式：1/4" NPT Female
出口连接方式：1/4" NPT Female
结构材料：
-
减压器：
母体、膜片---316L
阀座---Teflon®， PCTFE
-
单向阀：
阀体---316
密封件---Viton®
-
膜片阀：
阀体---316L
膜片---Elgiloy
阀座---PCTFE
-
压力表：2”，316L

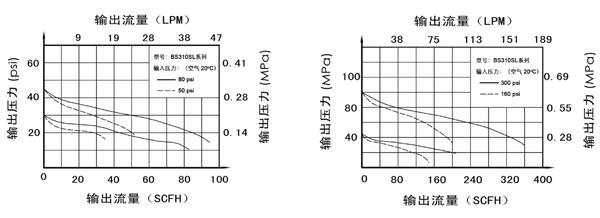

流量特性曲线图
订购指南
|
BS31
|
0
|
0
|
SL -
|
45
|
D
|
K
|
P
|
C -
|
C330 -
|
AIR
|
|
系列号
|
主供气侧
|
进出口形式
|
材质
|
最大输出压力
|
备用钢瓶压力
|
系统切换压力
|
压力表代码
|
选项
|
备用钢瓶接口
|
气体选项
|
|
BS3100
|
0: 85 psi
|
0: 无吹扫阀
|
SL: 不锈钢
|
45: 45 psi
|
D: 3000 psi
|
K: 50 psi
|
G: MPa 表
|
无: 普通压力表
|
00: 1/4” NPT（F）
|
空白: 无气体标识
|
|
|
1: 180 psi
|
1: 有吹扫阀
|
B: 铜
|
|
X: 2200 psi
|
I: 100 psi
|
P: psi / bar 表
|
C: 信号报警压力表
|
C330: CGA330
|
AIR: 空气
|
|
|
3: 380 psi
|
|
|
|
F: 500 psi
|
H: 150 psi
|
K: psi / kPa 表
|
|
