安装尺寸图
特点
结构特点：
-
特气系列减压器
-
配安全阀
-
减压器及管路经耐压测试和泄漏测试
-
2”不锈钢压力表，读数清晰
技术参数：
-
最大进气压力： 3000,2200 psi
-
最大出气压力：25,50,100,150 psi
-
工作温度：-40°C ~ 74°C (-40°F ~ 165°F)
-
流量：见流量曲线图
-
减压器泄漏率：2×10-8 atm.cc/sec He
-
Cv：0.06
结构材料：
-
减压器母体：不锈钢
-
减压器阀座：PU
-
面板进气连接：1/4”NPT
-
面板出气连接：1/4”Genlok®

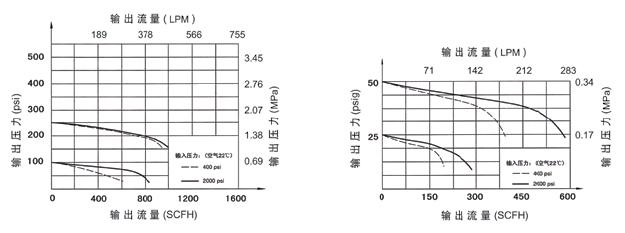

流量特性曲线图
订购指南
|
P2400
|
S
|
P -
|
D
|
H
|
G
|
|
- N2
|
|
系列号
|
阀体材料
|
减压器阀体材料
|
输入压力
|
输出压力
|
压力表代码
|
选项(可多选)
|
气体选项
|
|
P24:
|
S: 不锈钢
|
P: PU
|
D: 3000 psi
|
L: 25 psi
|
G: MPa 表
|
C: 信号压力表
|
空白: 无气体标识
|
|
半自动
|
|
|
X: 2200 psi
|
K: 50 psi
|
P: psi / bar 表
|
空白:标准配置
|
AIR: 空气
|
|
切换
|
|
|
|
I: 100 psi
|
K: psi / kPa 表
|
|
HE: 氦气
|
|
|
|
|
|
H: 150 psi
|
|
|
O2: 氧气
|
|
|
|
|
|
|
|
|
H2: 氢气
|
|
|
|
|
|
|
|
|
CH4: 甲烷
|
|
|
|
|
|
|
|
|
CO2: 二氧化碳
|
|
|
|
|
|
|
|
|
AR: 氩气
|
|
|
|
|
|
|
|
|
N2: 氮气
|
