SL2500系列自动切换柜

品牌:GENTEC/SYNAIM/FEDICO 型号: 说明:SL2500 系列自动切换柜可接左右两侧气源自动切换供气,提供不间断气源。当自动切换完成以后,需反向旋转手轮,使箭头指向正在供气侧,以完成下一次的自动切换。外接报警器,监视气瓶使用状况,当压力下降至设定报警压力时,将声光提示更换气瓶。
产品介绍

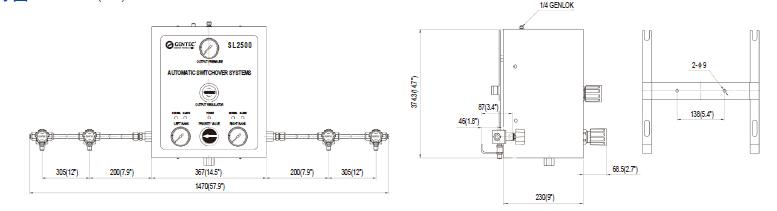

安装尺寸图



特点

结构特点:

  • 切换部分采用箱体设计,预留报警器接口
  • 切换简便
  • 输出压力稳定
  • 配安全阀
  • 减压器及管路经耐压测试和泄漏测试
  • 壁式安装

技术参数:

  • 最大进气压力:3000 psi
  • 工作温度:-40°C ~ 60°C (-40°F ~ 140°F)
  • 管路:1/2” 不锈钢无缝管(内外抛光,BA级别)
  • 流量:见流量曲线图
  • 减压器泄漏率:2×10-8 atm.cc/sec He

材质(减压器):

  • 母体, 膜片, 过滤网:316L
  • 上盖:304
  • 阀座:PCTFE

选配件:

  • 膜片阀 (配减压器出口)
  • 针阀 (配减压器出口)
  • 过滤器 (选配)
  • 回火防止器 (用于可燃性气体)
  • 金属导管
  • 低压报警器 (选配)

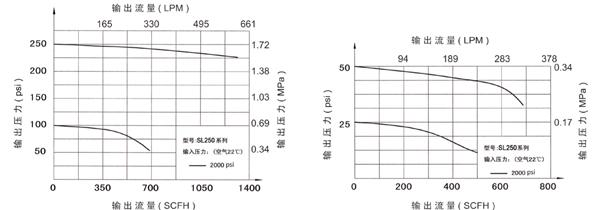

流量特性曲线图



多瓶组订购指南

SL2500
 A -
100 - 3L - 3R - C330 - A - 1
系列号 间距 & 布局 最大输出压力 减压器输出配置 左侧钢瓶数 右侧钢瓶数 金属导管进气接头 金属导管 其它选项
 S L2500   A: 12”(标准)  50 psi     D: 膜片阀   指定>1  指定>1  C330: CGA330  A*1  1: 报警器
  B: 特殊*  100 psi     N: 针阀  C350: CGA350  B*2  2: 本安型报警器
 150 psi 空: 不带上述元件  C510: CGA510  C*3  3: 回火防止器
 C540: CGA540  4: 过滤器
 C580: CGA580  空: 不带上述元件
 C660: CGA660  可选多项
 如指定其它形式接头





双瓶组订购指南

SL2500 100 - C330 - A - 1
系列号 最大输出压力 减压器输出配置 金属导管进气接头 金属导管 其它选项
 SL2500  50 psi  D: 膜片阀  C330: CGA330  A*1  1: 报警器
 100 psi  N: 针阀  C350: CGA350  B*2  2: 本安型报警器
 150 psi  空: 不带上述元件  C510: CGA510  C*3  3: 回火防止器
 C540: CGA540  4: 过滤器
 C580: CGA580  空: 不带上述元件
 C660: CGA660        可选多项
