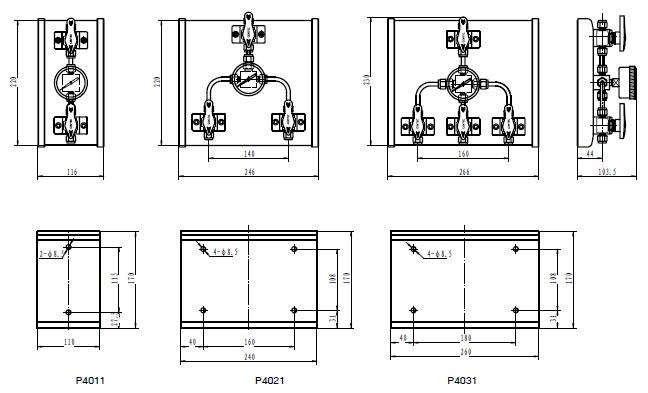

安装尺寸图
特点
结构特点：
-
管路经耐压测试和泄漏测试
-
壁式安装,使用便利,安装有保障
-
2” 不锈钢压力表,读数清晰
技术参数：
-
使用压力范围：50,100,150,250,500 psi
-
工作温度：-40°C ~ 74°C ( -40°F ~ 165°F )
-
管路：1/2” 不锈钢无缝管 ( 内外抛光，BA级别 )
结构材料：
订购指南
|
P40
|
2
|
1
|
SL -
|
H
|
G
|
C -
|
B
|
12
|
W
|
12 -
|
AIR
|
|
系列号
|
进出口形式
|
终端路数
|
材质
|
最大使用压力
|
压力表代码
|
选项
|
输入阀
|
进口连接类型
|
输出阀
|
出口连接类型
|
气体选项
|
|
P40 :
|
1: 一进一出
|
1: 一路
|
SL: 不锈钢
|
L: 25 psi
|
G: MPa 表
|
C: 信号压力表
|
B: 球阀
|
11: 1/8” 卡套接头
|
B: 球阀
|
11: 1/8” 卡套接头
|
空白: 无气体标识
|
|
无减压器
|
2: 一进两出
|
2: 二路
|
|
K: 50 psi
|
P: psi / bar 表
|
空白: 标准配置
|
D: 膜片阀
|
12: 1/4” 卡套接头
|
D: 膜片阀
|
12: 1/4” 卡套接头
|
AIR: 空气
|
|
|
3: 一进三出
|
3: 三路
|
|
I: 100 psi
|
K: psig /
|
|
W: 无阀
|
13: 3/8” 卡套接头
|
N: 针阀
|
13: 3/8” 卡套接头
|
HE: 氦气
|
|
|
|
|
|
H: 150 psi
|
|
|
|
22: 6 mm 卡套接头
|
W: 无阀
|
22: 6 mm 卡套接头
|
O2: 氧气
|
|
|
|
|
|
G: 250 psi
|
|
|
|
31: 1/8” NPT 内螺纹
|
|
31: 1/8” NPT 内螺纹
|
H2: 氢气
|
|
|
|
|
|
|
|
|
|
32: 1/4” NPT 内螺纹
|
|
32: 1/4” NPT 内螺纹
|
CH4: 甲烷
|
|
|
|
|
|
|
|
|
|
61: 1/4” FSR 外螺纹
|
|
61: 1/4” FSR
|
