特点
结构特点
-
单级式减压结构
-
母体接口螺纹：1/4" NPT(F)
-
2" 压力表
-
安全压力：1.5 倍的最大输入压力
-
适用温度：-29°C ~ 66°C (-20°F ~ 150°F)
-
泄漏率：2 x 10-8 atm.cc/sec He
-
CV 值：0.15
-
重量：1.5 kg (3.3 lbs)
材质
-
母体：316L
-
阀座：PCTFE，PTFE
-
膜片：316L
适用范围
-
气相分析
-
气体汇流排
-
实验室
-
测试仪表
-
石油化学工业
-
半导体行业

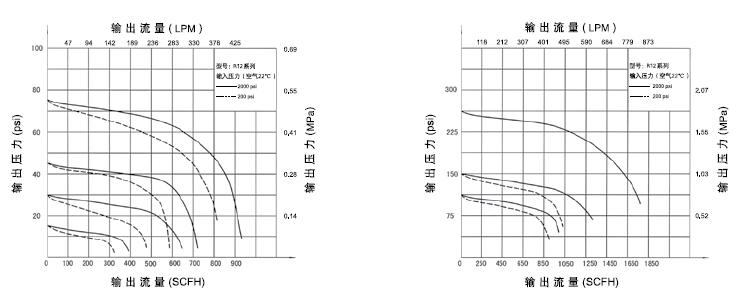

流量特性曲线图
订购指南
|
EX:
|
R12SL
|
J
|
K-
|
D
|
Q
|
G -
|
00 -
|
00 -
|
R
|
|
|
系列号
|
母体孔
|
阀座材料
|
输入压力
|
输出压力
|
压力表
|
进气形式
|
出气形式
|
选项
|
|
|
R12SL
|
A
|
K: PCTFE
|
D: 3000 psi
|
G: 0~250 psi
|
W: 不带压力表
|
00: 1/4” NPT (F)
|
00: 1/4” NPT (F)
|
R: 附安全阀
|
|
(316L)
|
B
|
T: PTFE
|
E: 1500 psi
|
I: 0~100 psi
|
P: psi / bar 表
|
C330: CGA330
|
10: 1/8” 卡套接头
|
N: 附针阀
|
|
|
D
|
|
F: 500 psi
|
K: 0~50 psi
|
G: MPa 表
|
C350: CGA350
|
11: 1/4” 卡套接头
|
D: 附膜片阀
|
|
|
G
|
|
|
L: 0~25 psi
|
|
C580: CGA580
|
12: 3/8” 卡套接头
|
|
|
|
J
|
|
|
M: 0~15 psi
|
|
C660: CGA660
|
15: 6 mm 卡套接头
|
|
|
|
M
|
|
|
Q: 30” Hg Vac~30 psi
|
|
C590: CGA590
|
16: 8 mm 卡套接头
|
|
|
|
|
|
|
S: 30” Hg Vac~100 psi
|
|
52: G5/8”-RH (F)
|
74: M8 x 1RH (M)
|
|
|
|
|
|
|
T: 30” Hg Vac~200 psi
|
|
63: W21.8-14RH (F)
|
其他形式接头
|
|
|
|
|
|
|
|
|
64: W21.8-14LH (F)
|
可供选择
|
|
|
|
|
|
|
|
|
|
其他形式接头
|
|
|
|
|
|
|
|
|
|
|
可供选择
|
|
|
