R21SL/B系列小流量减压阀

品牌:GENTEC/SYNAIM/FEDICO 型号: 说明:R21SL 系列膜片式减压器,输出压力稳定,特别适用于气体分析仪器、各种高纯气体、腐蚀性气体及有毒气体。
产品介绍
特点

结构特点

  • 单级式减压结构
  • 膜片与母体采用硬密封形式
  • 母体接口螺纹:1/4" NPT(F)
  • 安全压力:1.5 倍的最大输入压力
  • 适用温度:-40°C ~ 74°C (-40°F ~ 165°F)
  • 泄漏率:2 x 10-8 atm.cc/sec He
  • CV 值:0.14
  • 重量:0.9 kg (2.0 lbs)


材质

  •  母体:316L/铜电镀
  •  阀座:PCTFE, PTFE, Vespel®
  •  膜片:316L, Hastelloy®



适用范围

  •  半导体制程
  •  实验室
  • 气相分析
  •  测试仪表
  •  石油化学工业

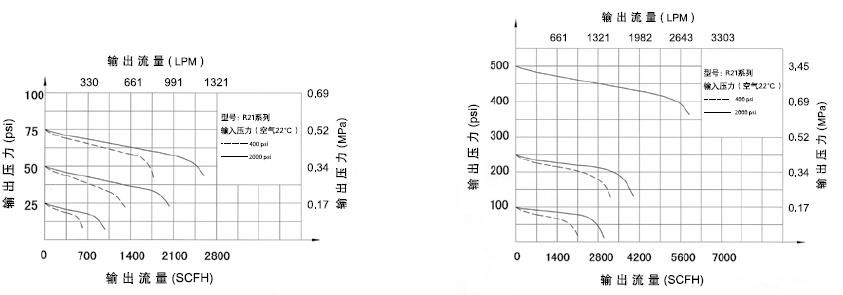

流量特性曲线图



订购指南

EX: R21SL J K - D Q G - 00 - 00 - R
系列号 母体孔 阀座材料 输入压力 输出压力 压力表 进气形式 出气形式 选项
 R21SL A   K: PCTFE  C: 4500 psi   F: 0~500 psi  W: 不带压力表   00: 1/4" NPT (F)  00: 1/4" NPT (F)  R: 附安全阀
 (316L) B   T: PTFE  D: 3000 psi  G: 0~250 psi  P: psi / bar    C330: CGA330  10: 1/8" 卡套接头  N: 附针阀
D  V: Vespel®  E: 1500 psi   I: 0~100 psi  G: MPa    C350: CGA350  11: 1/4" 卡套接头  D: 附膜片阀
G  F: 500 psi  K: 0~50 psi   C580: CGA580  12: 3/8" 卡套接头  H: Hastelloy®
J  L: 0~25 psi   C660: CGA660  15: 6 mm 卡套接头    膜片
M  Q: 30" Hg Vac~30  psi   C590: CGA590  16: 8 mm 卡套接头
Q  S: 30" Hg Vac~100 psi   52: G5/8" -RH (F)  74: M8 x 1RH (M)
 T: 30" Hg Vac~200 psi   63: W21.8-14RH  (F)    其他形式接头
  64: W21.8-14LH (F)    可供选择
   其他形式接头
 可供选择
