特点
结 构 特 点
-
双级式减压结构
-
膜片与母体采用硬密封形式
-
母体螺纹：1/4" NPT (F)
-
母体出气和压力表接口：1/8” NPT (F)
-
安全压力：1.5 倍的最大输入压力
-
适用温度：-40°C~74°C (-40°F~165°F)
-
泄漏率：2 x 10-8 atm.cc/sec He
-
CV 值：0.05
-
重量：0.73 kg (1.6 lbs)
材 质
-
母体：铜电镀, 316L
-
阀座：PTFE
-
膜片：316L
适 用 范 围
-
钢瓶气
-
实验室
-
气相分析
-
测试仪表
-
石油化学工业
-
电厂设备

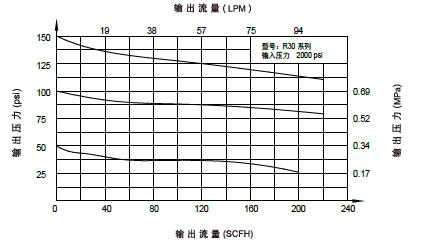

流量特性曲线图
订购指南
|
EX:
|
R30SL
|
Q
|
T -
|
D
|
K
|
G -
|
00 -
|
20 -
|
R
|
|
|
系列号
|
母体孔
|
阀座材料
|
输入压力
|
输出压力
|
压力表
|
进气形式
|
出气形式
|
选项
|
|
|
R30B
|
M
|
T: PTFE
|
D: 3000 psi
|
H: 0~150 psi
|
W: 不带压力表
|
00: 1/4” NPT (F)
|
20: 1/8" NPT(F)
|
P: 面板安装
|
|
(铜电镀)
|
Q
|
|
|
I: 0~100 psi
|
P: psi / bar 表
|
C330: CGA330
|
10:1/8" 卡套接头
|
R: 附安全阀
|
|
R30SL
|
|
|
|
K: 0~50 psi
|
G: MPa 表
|
C350: CGA350
|
11:1/4" 卡套接头
|
(仅适用于Q型母体孔)
|
|
(316L)
|
|
|
|
L: 0~25 psi
|
|
C580: CGA580
|
15: 6mm 卡套接头
|
|
|
|
|
|
|
|
|
C590: CGA590
|
16: 6mm 卡套接头
|
|
|
|
|
|
|
|
|
C660: CGA660
|
74: M8×1RH（M)
|
|
|
|
|
|
|
|
|
52: G5/8"-RH(F)
|
其他形式接头
|
|
|
|
|
|
|
|
|
63: W21.8-14RH(F)
|
可供选择
|
|
|
|
|
|
|
|
|
64: W21.8-14LH(F)
|
|
|
|
|
|
|
|
|
|
其他形式接头
|
|
|
|
|
|
|
|
|
|
可供选择
|
|
|
母体孔：
