U22SL系列高纯减压阀

品牌：GENTEC/SYNAIM/FEDICO 型号：说明：U22系列单级减压器适用于高纯气体、非腐蚀性气体、腐蚀性气体和有毒气体。膜片和阀体的密封采用了硬密封的设计，降低泄漏率，同时提高了安全性和使用寿命。

产品介绍

特点

结构特点：

316L不锈钢母体
膜片式硬密封，泄漏率低
可采用面板安装和后座安装
压力表标准连接：1/4" FRS(M), 可选1/4" FRS(F)
内部电解抛光
高洁净的组装和包装适用于高洁净度的半导体行业
使用寿命长
100%氦气测试

材质：

母体：316L
阀座：PCTFE, Vespel^®
膜片：316L
上盖：316

功能特性：

流量：Cv=1.1
母体泄漏率：2×10^-8 atm cc/sec He
阀座泄漏率：4×10^-8 atm cc/sec He
设计验证压力：最大额定压力的150%
设计爆破压力：最大额定压力的400%

工作条件：

最大的入口压力：500 psi (35 bar), 3000 psi (206 bar)
出口压力：0~25 psi (1.7 bar),0~50 psi (3bar), 0~100 psi (7 bar),0~250 psi (17 bar)
温度：-40℃~74℃ (-40°F~165°F)

流道表面：

标准：Ra 20µin
可选：Ra 10µin

内部容积：

22.6cc

流量特性曲线图

订购指南

EX:	U22	SL	B	K -	D	H	P -	91-92 -	P
	型号	母体	母体孔	阀座	输入压力	输出压力	压力表	出气/出气连接	选项
	U22	SL: 316L	A	K: PCTFE	D: 3000 psi	G: 0~250 psi	W: 不带压力表	95: 1/2” FSR(F)	E: Ra 10 μin
			B	V: Vespel^®	F: 500 psi	H: 0~150 psi	P: psi / bar 表	96: 1/2” FSR(M)	P: 面板安装
			G			I: 0~100 psi		43: 1/2” Tube,	H: Hastelloy^®膜片
			J			K: 0~50 psi		对焊接管
			M			L: 0~25 psi

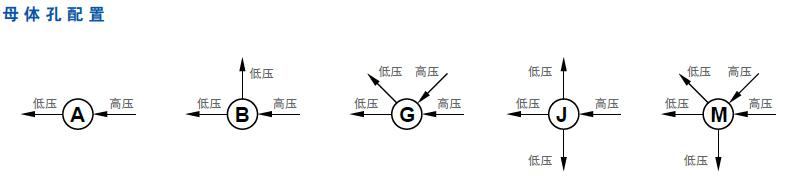

母体孔位置
