DV84膜片阀
品牌:GENTEC/SYNAIM/FEDICO
型号:
说明:
产品介绍
特点
结构特点:
适用于高纯应用
316L不锈钢材料提高可焊性和防腐蚀性
手动式、气动式
FSR或对焊连接
内部无弹簧设计
膜片式硬密封,泄漏率低
旋钮带开关指示窗口
使用寿命长
100%氦气测试
材质:
母体:316不锈钢
阀座:PCTFE,Vespel
®
隔膜:Elgiloy
®
功能特性:
流量:Cv=0.17
母体最大泄漏率:1×10
-9
atm cc/sec He
阀座最大泄漏率:4×10
-9
atm cc/sec He
设计验证:最大工作压力的150%
设计爆破:最大工作压力的400%
工作条件:
最大工作压力:气动和手动 3500 psi (240 bar)
最小工作压力:真空
温度:-40℃~65℃ (40°F~150°F)
气体执行器:
操作压力:70~125 psi
入口连接:1/8" NPT(F)
工作状态:常闭、常开
表面加工:
标准 Ra 10~15 µin
选择 Ra (Ep) 7 µin
内部容积:
0.8 cc

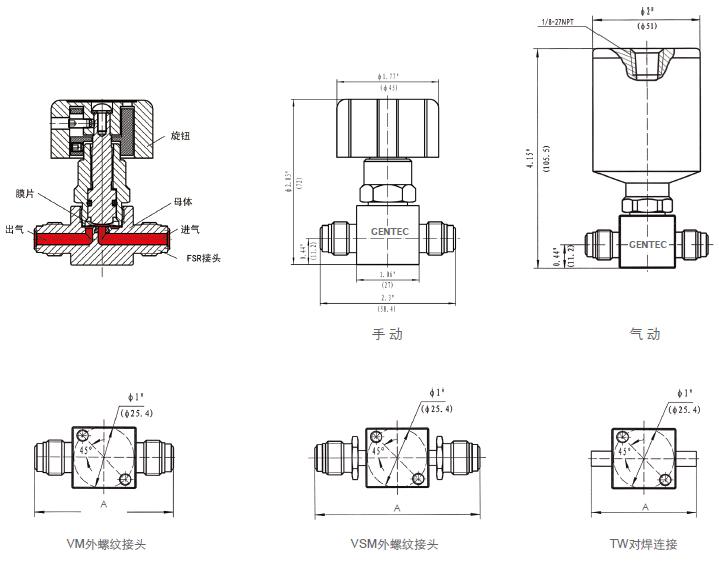

安装尺寸

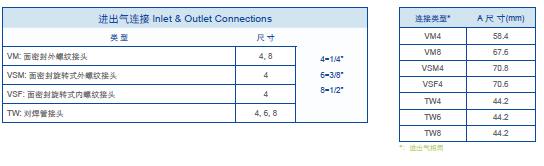

订购指南
EX
:
SL
DV84
M
H-
VM4 - TW4
K
E-
IS
母体
型号
驱动方式
工作压力
进气
/
出气连接
阀座材料
选项
选项
SL: 316L
DV84
M:
手动
H: 3500 psi
VM4, VM8, VSM4 ,
K: PCTFE
None: 10~15 μin
空:标准品
(
常闭
)
P:
气动
VSM8, VSF4, VSF8
V: Vespe
®
E: 7 μin(EP)
IS:
电子指示器
(
高压气动
)
TW4, TW6, TW8
