DV54系列膜片阀
品牌:GENTEC/SYNAIM/FEDICO
型号:
说明:
产品介绍
特点
结构特点:
适用于高纯应用
316L不锈钢材料提高可焊性和防腐蚀性
手动、气动式
FSR或者对焊连接
内部无弹簧设计
膜片式硬密封,泄漏率低
旋钮带开关指示窗口
使用寿命长
100%氦气测试
多种流道形式可选
材质:
母体:316不锈钢
阀座:PCTFE ,Vespel
®
隔膜:Elgiloy
®
功能特性:
流量:Cv=0.3
母体泄漏率:1×10
-9
atm cc/sec He
阀座泄漏率:4×10
-9
atm cc/sec He
设计验证:最大工作压力的150%
设计爆破:最大工作压力的400%
工作条件:
最大工作压力:300 psi (20 bar) , 3500 psi (240 bar)
最小工作压力:真空
温度:-40℃~65℃ (40°F~150°F)
气体执行器:
操作压力:70~125 psi
入口连接:1/8" NPT(F)
工作状态:常闭、常开
表面加工:
标准 Ra 10~15 µin
内部容积:
1.66 cc

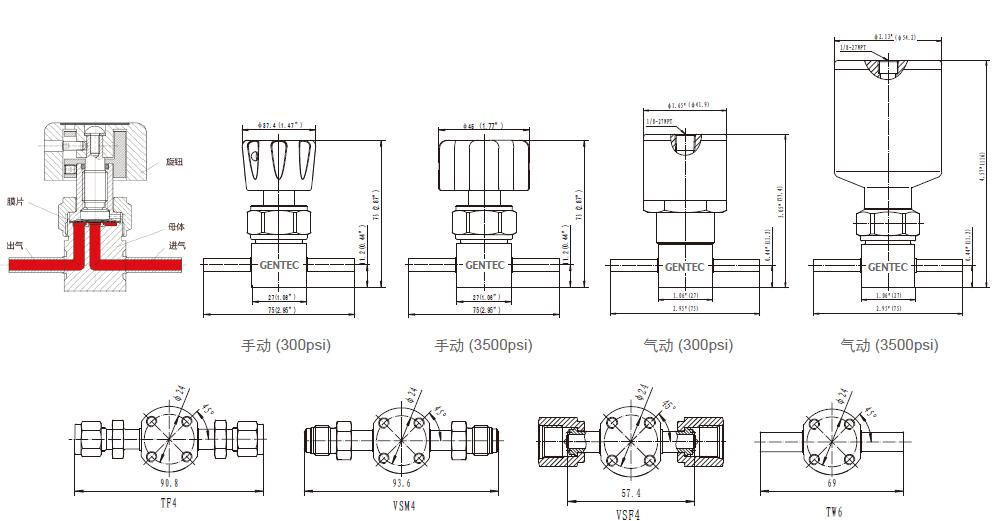

安装尺寸
订购指南
EX
:
SL -
DV54
M
H
B -
VSM4 * -
NO
母体
型号
驱动方式
工作压力

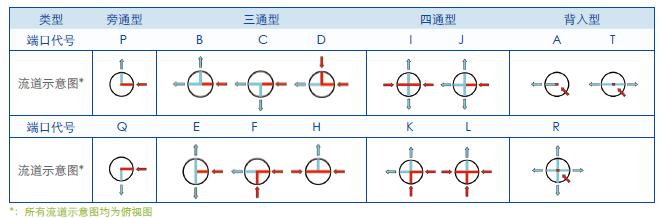

流道形式
进气
/
出气连接
选项
SL: 316L
DV54
M:
旋钮
,
H: 3500 psi
空: 直线型 旁通型 四通型
TW4, TW6, TF4
空:标准品
带开关显示
L: 300 psi
P
: 右进上出
I
: 对进对出
VSM4, VSF4
NO:
常开
(
气动
)
P:
气动
Q
: 右进下出
J
: 一进三出
(标准常闭)
三通型
K
: 邻进邻出
B
: 右进左上出
L
: 三进一出
C
: 右进左下出
背入型
D
: 右上进左出
A
: 下进一出
E
: 右进上下出
T
: 下进二出
F
: 右下进左出
R
: 下进四出
H
: 左右进上出
