您现在的位置：
首页
>
产品与解决方案
ME卡套
品牌：GENTEC/SYNAIM/FEDICO
型号：
说明：连接管与NPT内螺纹
产品介绍

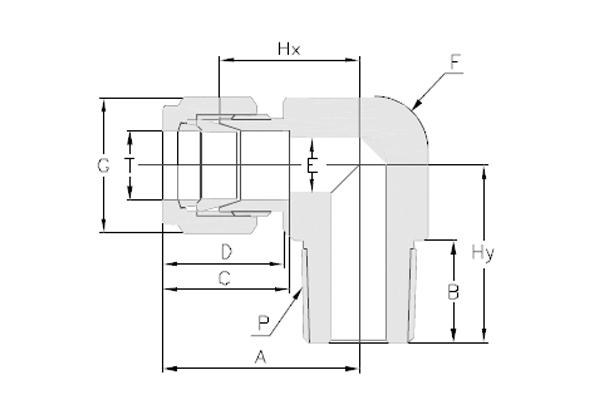

尺寸图
订购指南
英制
T
管外径
in.
P
NPT
螺纹
in.
型
号
A
in.
B
in.
C
in.
D
in.
E
in.
F
六角尺寸
in.
G
六角尺寸
in.
Hx
in.
Hy
in.
1/8
1/8
SS-ME-TF2-NT2
0.93
0.38
0.60
0.50
0.09
7/16
7/16
0.67
0.70
1/8
1/4
SS-ME-TF2-NT4
0.97
0.56
0.60
0.50
0.09
1/2
7/16
0.71
0.92
3/16
*
1/8
SS-ME-TF3-NT2
1.00
0.38
0.63
0.54
0.12
1/2
1/2
0.74
0.74
3/16
*
1/4
SS-ME-TF3-NT4
1.00
0.56
0.63
0.54
0.12
1/2
1/2
0.74
0.92
1/4
1/8
SS-ME-TF4-NT2
1.06
0.38
0.70
0.60
0.19
1/2
9/16
0.77
0.74
1/4
1/4
SS-ME-TF4-NT4
1.06
0.56
0.70
0.60
0.19
1/2
9/16
0.77
0.92
1/4
3/8
SS-ME-TF4-NT6
1.17
0.56
0.70
0.60
0.19
11/16
9/16
0.88
1.03
1/4
1/2
SS-ME-TF4-NT8
1.25
0.75
0.70
0.60
0.19
13/16
9/16
0.96
1.30
5/16
*
1/8
SS-ME-TF5-NT2
1.13
0.38
0.73
0.64
0.19
9/16
5/8
0.84
0.78
5/16
*
1/4
SS-ME-TF5-NT4
1.13
0.56
0.73
0.64
0.25
9/16
5/8
0.84
0.96
5/16
*
3/8
SS-ME-TF5-NT6
1.20
0.56
0.73
0.64
0.25
11/16
5/8
0.91
1.03
3/8
1/8
SS-ME-TF6-NT2
1.20
0.38
0.76
0.66
0.19
5/8
11/16
0.91
0.82
3/8
1/4
SS-ME-TF6-NT4
1.20
0.56
0.76
0.66
0.28
5/8
11/16
0.91
1.00
3/8
3/8
SS-ME-TF6-NT6
1.23
0.56
0.76
0.66
0.28
11/16
11/16
0.94
1.03
3/8
1/2
SS-ME-TF6-NT8
1.31
0.75
0.76
0.66
0.28
13/16
11/16
1.02
1.30
3/8
3/4
SS-ME-TF6-NT12
1.46
0.75
0.76
0.66
0.28
1-1/16
11/16
1.17
1.45
1/2
1/4
SS-ME-TF8-NT4
1.42
0.56
0.86
0.90
0.28
13/16
7/8
1.02
1.11
1/2
3/8
SS-ME-TF8-NT6
1.42
0.56
0.86
0.90
0.38
13/16
7/8
1.02
1.11
1/2
1/2
SS-ME-TF8-NT8
1.42
0.75
0.86
0.90
0.41
13/16
7/8
1.02
1.30
1/2
3/4
SS-ME-TF8-NT12
1.57
0.75
0.86
0.90
0.41
1-1/16
7/8
1.17
1.45
5/8
*
3/8
SS-ME-TF10-NT6
1.50
0.56
0.86
0.96
0.38
15/16
1
1.10
1.19
5/8
*
1/2
SS-ME-TF10-NT8
1.50
0.75
0.86
0.96
0.47
15/16
1
1.10
1.38
5/8
*
3/4
SS-ME-TF10-NT12
1.57
0.75
0.86
0.96
0.50
1-1/16
1
1.17
1.45
3/4
1/2
SS-ME-TF12-NT8
1.57
0.75
0.86
0.96
0.47
1-1/16
1-1/8
1.17
1.45
3/4
3/4
SS-ME-TF12-NT12
1.57
0.75
0.86
0.96
0.62
1-1/16
1-1/8
1.17
1.45
1
3/4
SS-ME-TF16-NT12
1.93
0.75
1.04
1.23
0.62
1-3/8
1-1/2
1.45
1.64
1
1
SS-ME-TF16-NT16
1.93
0.75
1.04
1.23
0.88
1-3/8
1-1/2
1.45
1.83
T
管外径
in.
P
锥管螺纹
R ( BSPT )
型 号
A
in.
B
in.
C
in.
D
in.
E
in.
F
六角尺寸
in.
G
六角尺寸
in.
Hx
in.
Hy
in.
1/8
1/8
SS-ME-TF2-RT2
0.93
0.38
0.60
0.50
0.09
7/16
7/16
0.67
0.70
1/8
1/4
SS-ME-TF2-RT4
0.97
0.56
0.60
0.50
0.09
1/2
7/16
0.71
0.92
1/4
1/8
SS-ME-TF4-RT2
1.06
0.38
0.70
0.60
0.19
1/2
9/16
0.77
0.74
1/4
1/4
SS-ME-TF4-RT4
1.06
0.56
0.70
0.60
0.19
1/2
9/16
0.77
0.92
1/4
3/8
SS-ME-TF4-RT6
1.17
0.56
0.70
0.60
0.19
11/16
9/16
0.88
1.03
3/8
1/4
SS-ME-TF6-RT4
1.20
0.56
0.76
0.66
0.28
5/8
11/16
0.91
1.00
3/8
3/8
SS-ME-TF6-RT6
1.23
0.56
0.76
0.66
0.28
11/16
11/16
0.94
1.03
1/2
3/8
SS-ME-TF8-RT6
1.42
0.56
0.86
0.90
0.38
13/16
7/8
1.02
1.11
1/2
1/2
SS-ME-TF8-RT8
1.42
0.75
0.86
0.90
0.41
13/16
7/8
1.02
1.30
3/4
3/4
SS-ME-TF12-RT12
1.57
0.75
0.86
0.96
0.62
1-1/16
1-1/8
1.17
1.45
公制
T
管外径
mm
P
NPT
螺纹
in.
型
号
A
mm
B
mm
C
mm
D
mm
E
mm
F
六角尺寸
mm
G
六角尺寸
mm
Hx
mm
Hy
mm
3
1/8
SS-ME-TF3M-NT2
23.6
9.70
15.3
12.9
2.4
11.1
12
17.0
17.8
3
1/4
SS-ME-TF3M-NT4
24.6
14.2
15.3
12.9
2.4
16.0
12
18.0
23.4
6
1/8
SS-ME-TF6M-NT2
27.0
9.70
17.7
15.3
4.8
12.7
14
19.6
18.8
6
1/4
SS-ME-TF6M-NT4
27.0
14.2
17.7
15.3
4.8
16.0
14
19.6
23.4
6
3/8
SS-ME-TF6M-NT6
29.8
14.2
17.7
15.3
4.8
20.5
14
22.4
26.2
6
1/2
SS-ME-TF6M-NT8
31.8
19.0
17.7
15.3
4.8
23.8
14
24.4
33.0
8
1/8
SS-ME-TF8M-NT2
28.8
9.70
18.6
16.2
4.8
16.0
16
21.3
19.8
8
1/4
SS-ME-TF8M-NT4
28.8
14.2
18.6
16.2
6.4
16.0
16
21.3
24.4
8
3/8
SS-ME-TF8M-NT6
30.6
14.2
18.6
16.2
6.4
20.5
16
23.1
26.2
8
1/2
SS-ME-TF8M-NT8
32.6
19.0
18.6
16.2
6.4
23.8
16
25.1
33.0
10
1/8
SS-ME-TF10M-NT2
31.5
9.70
19.5
17.2
4.8
16.0
19
23.9
21.6
10
1/4
SS-ME-TF10M-NT4
31.5
14.2
19.5
17.2
7.1
16.0
19
23.9
26.2
10
3/8
SS-ME-TF10M-NT6
31.5
14.2
19.5
17.2
7.9
20.5
19
23.9
26.2
10
1/2
SS-ME-TF10M-NT8
33.5
19.0
19.5
17.2
7.9
23.8
19
25.9
33.0
12
1/4
SS-ME-TF12M-NT4
36.0
14.2
22.0
22.8
7.1
20.5
22
25.9
28.2
12
3/8
SS-ME-TF12M-NT6
36.0
14.2
22.0
22.8
9.5
20.5
22
25.9
28.2
12
1/2
SS-ME-TF12M-NT8
36.0
19.0
22.0
22.8
9.5
23.8
22
25.9
33.0
12
3/4
SS-ME-TF12M-NT12
39.8
19.0
22.0
22.8
9.5
28.6
22
29.7
36.8
16
*
3/8
SS-ME-TF16M-NT6
38.0
14.2
22.0
24.4
9.5
23.8
25
27.9
30.2
16
*
1/2
SS-ME-TF16M-NT8
38.0
19.0
22.0
24.4
11.9
23.8
25
27.9
35.1
16
*
3/4
SS-ME-TF16M-NT12
39.8
19.0
22.0
24.4
12.7
27
25
29.7
36.8
18
*
1/2
SS-ME-TF18M-NT8
39.8
19.0
22.0
24.4
11.9
27
30
29.7
36.8
18
*
3/4
SS-ME-TF18M-NT12
39.8
19.0
22.0
24.4
15.1
27
30
29.7
36.8
22
*
3/4
SS-ME-TF22M-NT12
44.6
19.0
22.0
26.0
15.9
35
32
34.5
41.7
22
*
1
SS-ME-TF22M-NT16
44.6
23.9
22.0
26.0
18.3
35
32
34.5
46.5
25
*
3/4
SS-ME-TF25M-NT12
49.1
19.0
26.5
31.3
15.9
35
38
36.8
41.7
25
*
1
SS-ME-TF25M-NT16
49.1
23.9
26.5
31.3
21.8
35
38
36.8
46.5
T
管外径
mm
P
锥管螺纹
R ( BSPT )
型 号
A
mm
B
mm
C
mm
D
mm
E
mm
F
六角尺寸
mm
G
六角尺寸
mm
Hx
mm
Hy
mm
3
1/8
SS-ME-TF3M-RT2
23.6
9.70
15.3
12.9
2.4
11.1
12
17.0
17.8
6
1/4
SS-ME-TF6M-RT4
27.0
14.2
17.7
15.3
4.8
16.0
14
19.6
23.4
6
3/8
SS-ME-TF6M-RT6
29.8
14.2
17.7
15.3
4.8
20.5
14
22.4
26.2
8
1/2
SS-ME-TF8M-RT8
32.6
19.0
18.6
16.2
6.4
23.8
16
25.1
33.0
