MA卡套

品牌:GENTEC/SYNAIM/FEDICO 型号: 说明:连接卡套接头孔与NPT内螺纹
产品介绍

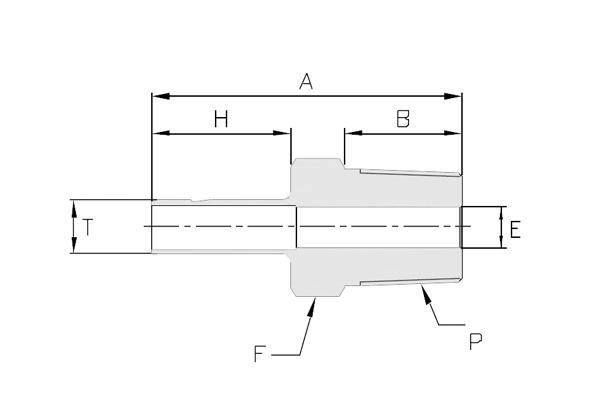

尺寸图





订购指南

英制

T
管外径
in.
P
NPT
螺纹
in.
  A

in.
B

in.
E

in.
F
六角尺寸
in.
H

in.
1/8 1/8 SS-MA-OD2-NT2 1.16 0.38 0.08 7/16 0.53
1/8 1/4 SS-MA-OD2-NT4 1.37 0.56 0.08 9/16 0.53
3/16* 1/8 SS-MA-OD3-NT2 1.19 0.38 0.12 7/16 0.56
3/16* 1/4 SS-MA-OD3-NT4 1.40 0.56 0.12 9/16 0.56
1/4 1/8 SS-MA-OD4-NT2 1.25 0.38 0.17 7/16 0.62
1/4 1/4 SS-MA-OD4-NT4 1.46 0.56 0.17 9/16 0.62
1/4 3/8 SS-MA-OD4-NT6 1.49 0.56 0.17 11/16 0.62
1/4 1/2 SS-MA-OD4-NT8 1.71 0.75 0.17 7/8 0.62
5/16* 1/8 SS-MA-OD5-NT2 1.29 0.38 0.19 7/16 0.65
5/16* 1/4 SS-MA-OD5-NT4 1.50 0.56 0.22 9/16 0.65
3/8 1/8 SS-MA-OD6-NT2 1.32 0.38 0.19 7/16 0.68
3/8 1/4 SS-MA-OD6-NT4 1.53 0.56 0.27 9/16 0.68
3/8 3/8 SS-MA-OD6-NT6 1.56 0.56 0.27 11/16 0.68
3/8 1/2 SS-MA-OD6-NT8 1.78 0.75 0.27 7/8 0.68
1/2 1/4 SS-MA-OD8-NT4 1.75 0.56 0.28 9/16 0.90
1/2 3/8 SS-MA-OD8-NT6 1.78 0.56 0.37 11/16 0.90
1/2 1/2 SS-MA-OD8-NT8 2.00 0.75 0.37 7/8 0.90
5/8* 3/8 SS-MA-OD10-NT6 1.81 0.56 0.47 11/16 0.96
5/8* 1/2 SS-MA-OD10-NT8 2.06 0.75 0.47 7/8 0.96
5/8* 3/4 SS-MA-OD10-NT12 2.03 0.75 0.50 1-1/16 0.96
3/4 1/2 SS-MA-OD12-NT8 2.06 0.75 0.47 7/8 0.96
3/4 3/4 SS-MA-OD12-NT12 2.06 0.75 0.58 1-1/16 0.96
3/4 1 SS-MA-OD12-NT16 2.28 0.94 0.58 1-3/8 0.96
1 3/4 SS-MA-OD16-NT12 2.31 0.75 0.62 1-1/16 1.21
1 1 SS-MA-OD16-NT16 2.60 0.94 0.80 1-3/8 1.21



公制

T
管外径
mm
P
NPT
螺纹
in.
  A

mm
B

mm
E

mm
F
六角尺寸
mm
H

mm
6 1/8 SS-MA-OD6M-NT2 32.8 9.70 4.1 12 15.7
6 1/4 SS-MA-OD6M-NT4 38.1 14.2 4.1 14 15.7
8 1/4 SS-MA-OD8M-NT4 39.1 14.2 5.6 14 16.5
10 1/4 SS-MA-OD10M-NT4 39.9 14.2 7.1 14 17.3
10 3/8 SS-MA-OD10M-NT6 40.6 14.2 7.1 18 17.3
10 1/2 SS-MA-OD10M-NT8 46.2 19.1 7.1 22 17.3
12 1/4 SS-MA-OD12M-NT4 46.5 14.2 7.1 16 22.9
12 1/2 SS-MA-OD12M-NT8 52.1 19.1 8.8 22 22.9
