RU系列变径管接头

品牌:GENTEC/NAI-LOK/FEDICO 型号: 说明:管与管连接
产品介绍

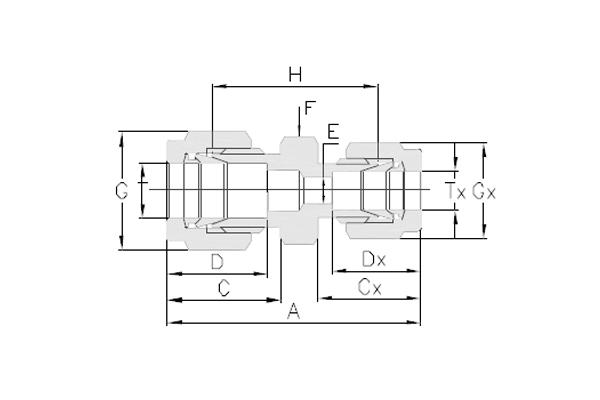

尺寸图





订购指南

英制

T
管外径
in.
Tx
管外径
in.
  A

in.
C

in.
Cx

in.
D

in.
Dx

in.
E

in.
F
六角尺寸
in.
G
六角尺寸
in.
Gx

in.
H

in.
3/16* 1/8 SS-RU-TF3-TF2 1.44 0.63 0.60 0.54 0.50 0.09 7/16 1/2 7/16 0.92
1/4 1/8 SS-RU-TF4-TF2 1.52 0.70 0.60 0.60 0.50 0.09 1/2 9/16 7/16 0.97
1/4 3/16 SS-RU-TF4-TF3 1.55 0.70 0.63 0.60 0.54 0.12 1/2 9/16 1/2 1.00
5/16* 1/8 SS-RU-TF5-TF2 1.56 0.73 0.60 0.64 0.50 0.09 9/16 5/8 7/16 1.02
5/16* 1/4 SS-RU-TF5-TF4 1.66 0.73 0.70 0.64 0.60 0.19 9/16 5/8 9/16 1.08
3/8 1/8 SS-RU-TF6-TF2 0.76 0.76 0.60 0.66 0.50 0.09 5/8 11/16 7/16 1.06
3/8 1/4 SS-RU-TF6-TF4 1.61 0.76 0.70 0.66 0.60 0.19 5/8 11/16 9/16 1.12
3/8 5/16 SS-RU-TF6-TF5 1.74 0.76 0.73 0.66 0.64 0.25 5/8 11/16 5/8 1.16
1/2 1/8 SS-RU-TF8-TF2 1.78 0.86 0.60 0.90 0.50 0.09 13/16 7/8 7/16 1.12
1/2 1/4 SS-RU-TF8-TF4 1.85 0.86 0.70 0.90 0.19 0.19 13/16 7/8 9/16 1.16
1/2 3/8 SS-RU-TF8-TF6 1.91 0.86 0.76 0.90 0.66 0.28 13/16 7/8 11/16 1.22
5/8* 3/8 SS-RU-TF10-TF6 1.94 0.86 0.76 0.96 0.66 0.28 15/16 1 11/16 1.25
5/8* 1/2 SS-RU-TF10-TF8 2.05 0.86 0.86 0.96 0.90 0.41 15/16 1 7/8 1.25
3/4 1/4 SS-RU-TF12-TF4 1.94 0.86 0.70 0.96 0.60 0.19 1-1/16 1-1/8 9/16 1.25
3/4 3/8 SS-RU-TF12-TF6 2.00 0.86 0.76 0.96 0.66 0.28 1-1/16 1-1/8 11/16 1.31
3/4 1/2 SS-RU-TF12-TF8 2.11 0.86 0.86 0.96 0.90 0.41 1-1/16 1-1/8 7/8 1.31
3/4 5/8 SS-RU-TF12-TF10 2.11 0.86 0.86 0.96 0.96 0.50 1-1/16 1-1/8 1 1.31
1 1/2 SS-RU-TF16-TF8 2.38 1.04 0.86 1.23 0.90 0.41 1-3/8 1-1/2 7/8 1.61
1 3/4 SS-RU-TF16-TF12 2.38 1.04 0.86 1.23 0.96 0.62 1-3/8 1-1/2 1-1/8 1.59



公制

T
管外径
mm
Tx
管外径
mm
  A

mm
C

mm
Cx

mm
D

mm
Dx

mm
E

mm
F
六角尺寸
mm
G
六角尺寸
mm
Gx

mm
H

mm
6 3 SS-RU-TF6M-TF3M 38.6 17.7 15.3 15.3 12.9 2.4 14 14 12 24.6
8 6 SS-RU-TF8M-TF6M 42.3 18.6 17.7 16.2 15.3 4.8 15 16 14 27.4
10 6 SS-RU-TF10M-TF6M 44.5 19.5 17.7 17.2 15.3 4.8 18 19 14 29.5
10 8 SS-RU-TF10M-TF8M 45.1 19.5 18.6 17.2 16.2 6.4 18 19 16 30.0
12 6 SS-RU-TF12M-TF6M 47.0 22.0 17.7 22.8 15.3 4.8 22 22 14 29.5
12 8 SS-RU-TF12M-TF8M 47.8 22.0 18.6 22.8 16.2 6.4 22 22 16 30.2
12 10 SS-RU-TF12M-TF10M 48.7 22.0 19.5 22.8 17.2 7.9 22 22 19 31.0
