C系列管帽

品牌:GENTEC/NAI-LOK/FEDICO 型号: 说明:堵塞管端
产品介绍

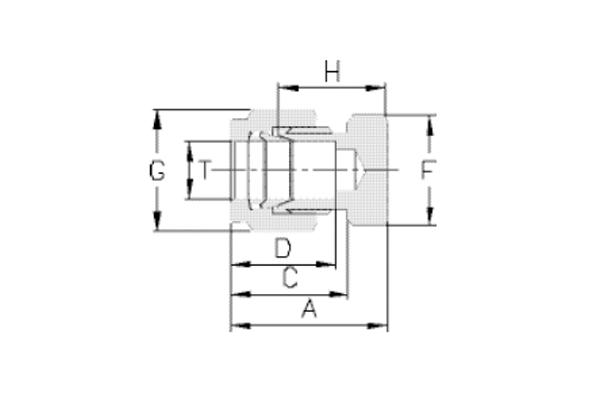

尺寸图





订购指南

英制

T
管外径
in.
  A

in.
C

in.
D

in.
F
六角尺寸
in.
G
六角尺寸
in.
H

in
1/8 SS-C-TF2 0.79 0.60 0.50 7/16 7/16 0.53
3/16* SS-C-TF3 0.84 0.63 0.54 7/16 1/2 0.58
1/4 SS-C-TF4 0.92 0.70 0.60 1/2 9/16 0.62
5/16* SS-C-TF5 0.96 0.73 0.64 9/16 5/8 0.67
3/8 SS-C-TF6 1.01 0.76 0.66 5/8 11/16 0.72
1/2 SS-C-TF8 1.15 0.86 0.90 13/16 7/8 0.75
5/8* SS-C-TF10 1.18 0.86 0.96 15/16 1 0.78
3/4 SS-C-TF12 1.24 0.86 0.96 1-1/16 1-1/8 0.84
1 SS-C-TF16 1.51 1.04 1.23 1-3/8 1-1/2 1.03



公制

T
管外径
mm
  A

mm
C

mm
D

mm
F
六角尺寸
mm
G
六角尺寸
mm
H

mm
3 SS-C-TF3M 20.1 15.3 12.9 12 12 13.5
6 SS-C-TF6M 23.1 17.7 15.3 14 14 15.7
8 SS-C-TF8M 24.5 18.6 16.2 15 16 17.0
10 SS-C-TF10M 26.6 19.5 17.2 18 19 19.0
12 SS-C-TF12M 29.1 22.0 22.8 22 22 19.0
