PHN系列 六角外螺纹接头(NPT,ISO(R))

品牌: 型号: 说明:
产品介绍

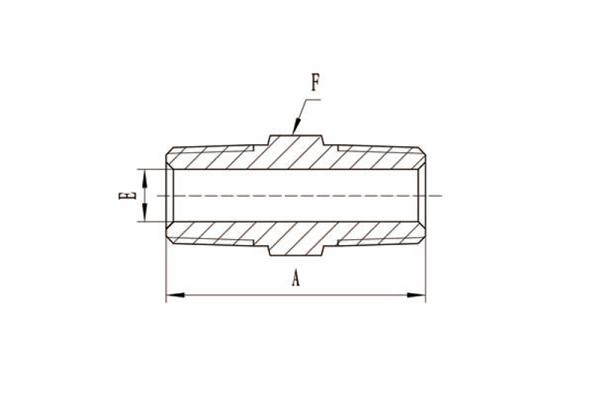

尺寸图





订购指南

NPT 外螺纹

NPT
螺纹规格
型 号 尺寸 in. (mm) 压力额定值
psi (bar)
A E F
1/8” NPT SS-PHN-NT2  1.10 (28.0)  0.19 (4.8)  7/16 10000 (689)
1/4” NPT SS-PHN-NT4  1.40 (35.6)  0.28 (7.1)  9/16 8000 (551)
3/8” NPT SS-PHN-NT6  1.43 (36.3)  0.38 (9.6)  11/16 7800 (537)
1/2” NPT SS-PHN-NT8  1.84 (46.7)  0.47 (11.9)  7/8 7700 (530)
3/4” NPT  SS-PHN-NT12  1.84 (46.7)  0.62 (15.7) 1 1/16 7300 (502)
1” NPT  SS-PHN-NT16  2.32 (58.9)  0.88 (22.4) 1 3/8 5300 (365)



ISO 锥管外螺纹 (R)

ISO
螺纹规格
型 号 尺寸 in. (mm) 压力额定值
psi (bar)
A E F
R 1/8” SS-PHN-RT2  1.10 (28.0) 0.19 (4.8)  7/16 10000 (689)
R 1/4” SS-PHN-RT4  1.40 (35.6) 0.28 (7.1)  9/16 8000 (551)
R 3/8” SS-PHN-RT6  1.43 (36.3) 0.38 (9.6)  11/16 7800 (537)
R 1/2” SS-PHN-RT8  1.84 (46.7)  0.47 (11.9)  7/8 7700 (530)
